PTFE 进入 AI 高速 PCB 核心验证期：一块背板为何牵动新材料链？

Rubin Ultra 尚未大规模量产，一种过去主要用于射频、雷达领域的材料却提前成为 AI 产业链热点。近期产业链信息显示，PTFE 多层板验证进一步深入，终端开始建立相关材料 Spec，Switch Tray 和正交背板也出现多套候选材料方案。PTFE 能否进入下一代 AI 服务器，影响的仅是一种树脂需求吗？随着柜内互连逼近传统 PCB 材料性能边界，一轮涵盖 PTFE、高端球形硅微粉、碳氢树脂、Q 布和 CCL 制造的新材料升级，可能已经提前启动。

一、发生了什么？——PTFE 进入工程验证的关键阶段

1. 一块 PCB，开始成为 AI 服务器的性能瓶颈：

随着 GPU 之间的数据交换量持续增加，服务器内部高速互连需要承担越来越大的带宽，PCB 上的信号完整性由此成为系统性能的一部分。

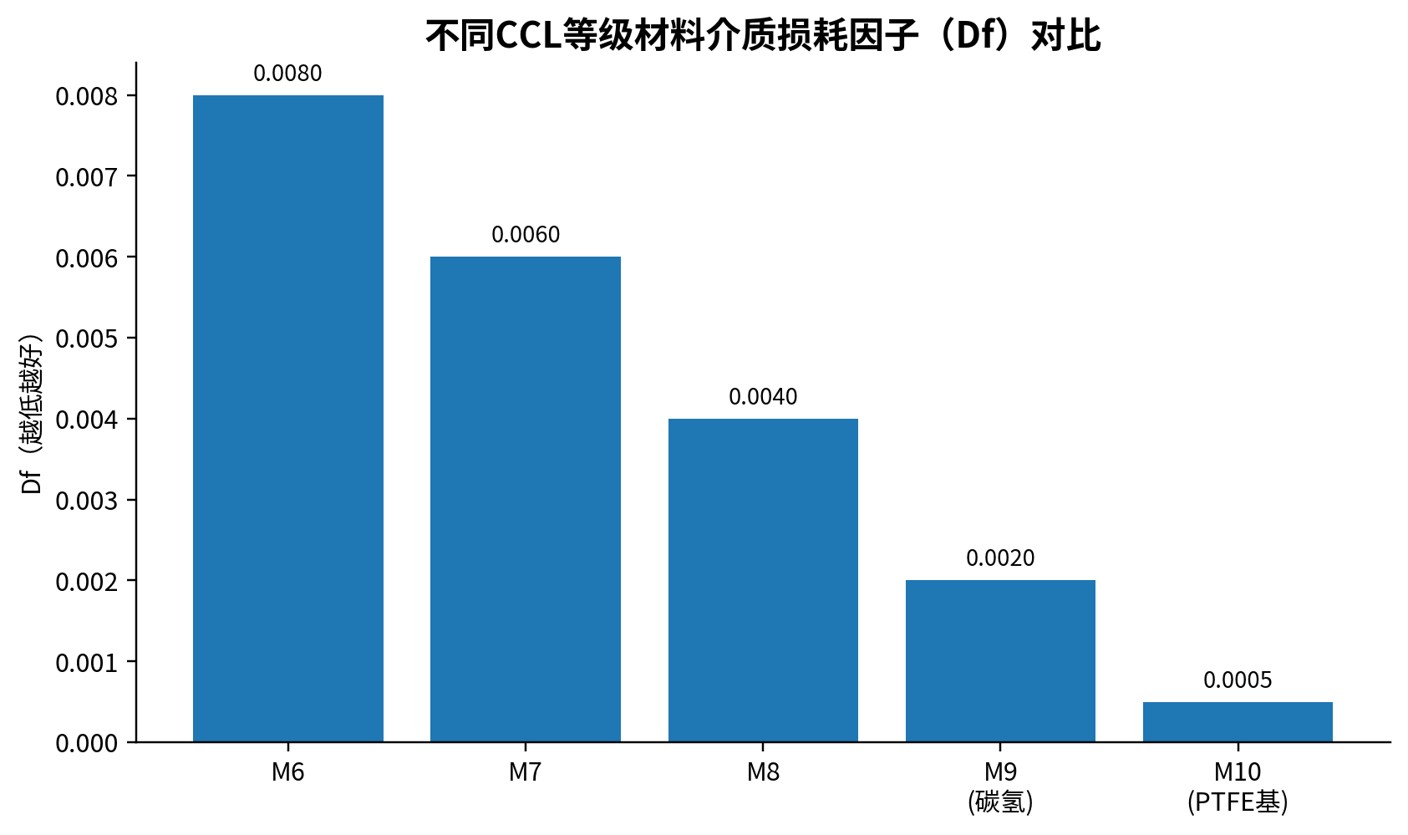

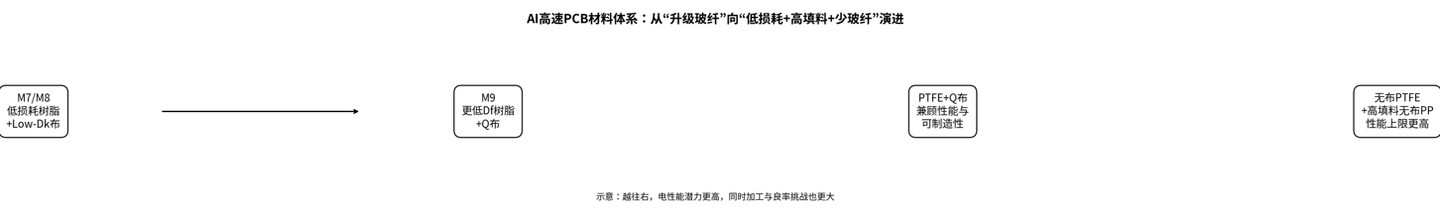

传统高速覆铜板的升级路径相对清晰：降低树脂介质损耗、提高玻纤布性能、降低铜箔粗糙度。M7 向 M8、M9 升级基本沿用了这一技术框架。随着 SerDes 速率继续提高，材料优化开始进入更加困难的区域，树脂、玻纤布和铜箔中的任何一个环节都可能消耗有限的信号损耗预算。

PTFE 因此获得机会。其低介电常数和极低介质损耗早已在高频通信领域得到应用，过去制约其进入服务器多层 PCB 的主要因素集中于加工难度、尺寸稳定性和成本。到了 Rubin Ultra 阶段，极端高速互连提高了系统对低损耗材料的容忍价格，过去经济性不足的方案开始具备商业化可能。

2. 最新变化在于验证方式明显升级：

6 月市场主要讨论 PTFE 能否用于 Rubin Ultra 正交背板，近期产业链信息则把故事向前推进了一步：终端开始围绕 PTFE 建立专门材料 Spec，PCB 厂完成的多层板样品进入终端测试，产业链关注的问题逐渐集中于可靠性、压合能力和量产良率。

这一进展仍属于供应链信息，目前没有公开文件确认 Rubin Ultra 最终采用 PTFE，因此 “方案已经定案” 仍然言之过早。不过，Spec 立项与供应商自行送样存在明显区别。前者通常意味着终端已经将这种材料纳入正式工程路径，并围绕电性能、机械性能和制造要求组织上下游验证。

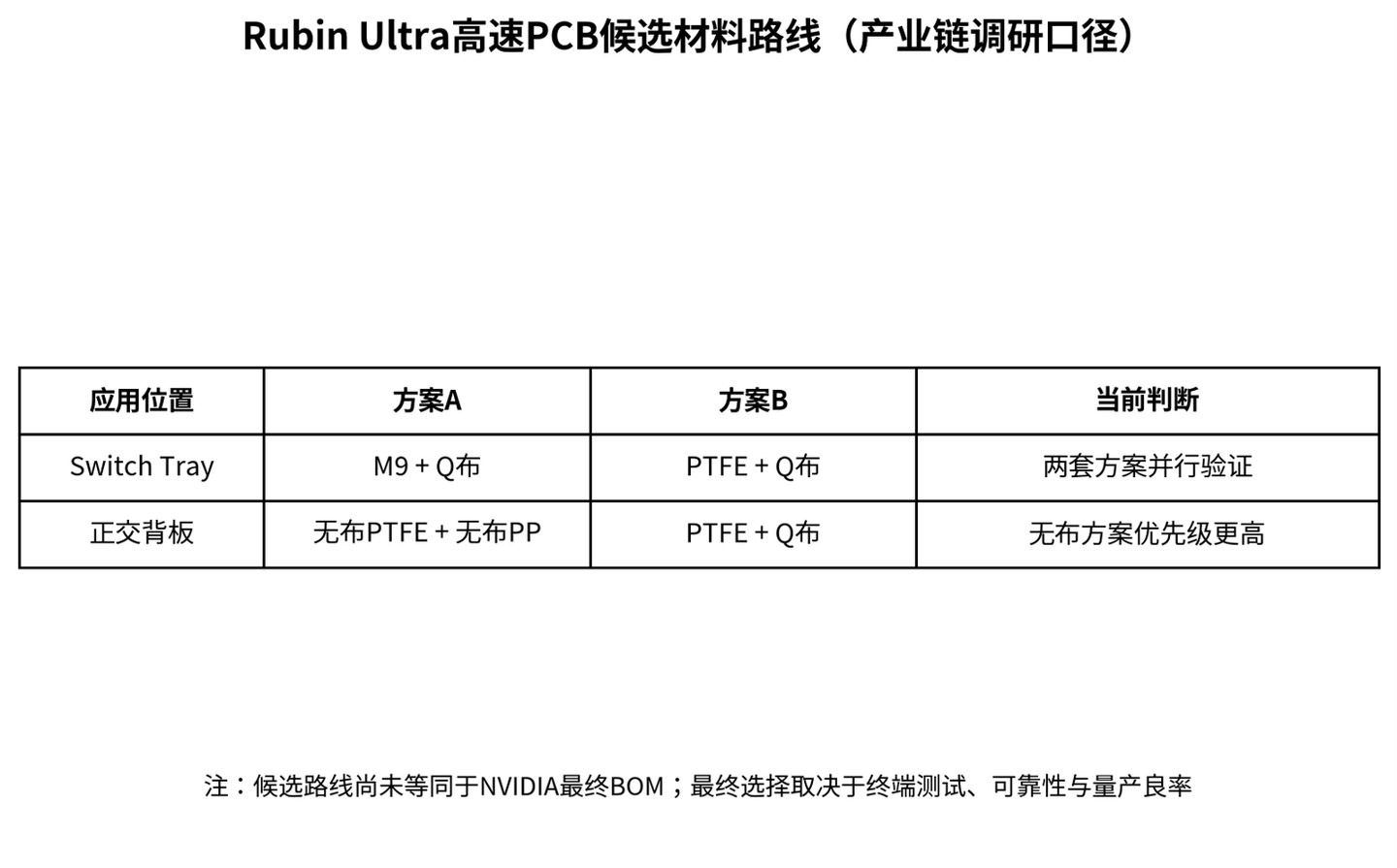

3. Switch Tray 和正交背板可能走出两条路线：

Rubin Ultra 并不存在一套材料覆盖全部 PCB 的必要性。目前产业链反馈显示，Switch Tray 测试方向包括 M9+Q 布以及 PTFE+Q 布等组合，高速 PP 则尝试降低玻纤使用比例并提高填料含量。这类方案强调工程可实现性：PTFE 改善电性能，Q 布继续提供机械强度和尺寸稳定性。

正交背板的损耗要求更高，无布 PTFE+ 无布 PP 成为更激进的候选方案，PTFE+Q 布可以提供量产层面的补位。预计最终选择仍取决于大尺寸、多层 PCB 的良率和可靠性。因此，未来两三年的材料结构很可能呈现明显分层：M9 和 Q 布继续覆盖大量高速 PCB，PTFE 首先进入性能要求最高的板件，无玻纤方案则在少数极端场景率先验证。

二、为什么重要？——高速 PCB 正在重新分配材料价值量

1. 玻纤布带来的问题开始进入系统视野：

传统 CCL 大量采用玻纤布增强树脂。玻纤提供机械强度和尺寸稳定性，同时会带来一个长期存在的问题：经纱、纬纱和树脂的介电常数并不完全一致。当一条高速信号跨越不同介质区域时，传播速度会产生细微差异，也就是业内常说的 glass weave effect。信号速率较低时，可以通过走线设计等方式控制；速率不断提高以后，这类微观差异占据信号预算的比例随之上升。

Q 布的价值来自更低介电性能和更好的高速适配性，无布 PTFE 则进一步减少介质结构本身的不均匀性。两种路线未来可能长期共存：前者成熟度高，后者拥有更高的理论性能上限。

2. PTFE 最难的一关已经落到制造端：

低 Df 并不能自动转化成订单。PTFE 偏软、热膨胀控制更困难，与铜箔结合及多层压合工艺也比传统高速树脂复杂。正交背板尺寸大、层数高，一旦发生翘曲、层间偏移或钻孔可靠性问题，良率损失足以抵消材料带来的性能优势。

因此，当前最值得跟踪的变量已经落到 PCB 制造环节：实验室电性能通过之后，多层板能否稳定生产；小样通过之后，几十层大板能否维持良率；最终量产后，成本能否进入终端可以接受的范围。近期 “多层板已经送终端” 的产业信息之所以成为催化，原因就在这里。

3. 无布化把球形硅微粉推到了前台：

玻纤布既是电介质的一部分，也承担机械增强和控制热膨胀的作用。减少玻纤之后，这些功能需要更多依赖树脂配方和无机填料补偿，高填充球形二氧化硅的重要性随之上升。

球硅在这里承担降低 CTE、提高尺寸稳定性和改善加工性能等作用。更高填充比例同时要求颗粒拥有更高球形度、更窄粒径分布、更低金属杂质，以及能够在高填充状态下保持良好流动性。普通硅微粉产能因此很难直接等同于 AI 高速 CCL 的有效供给。

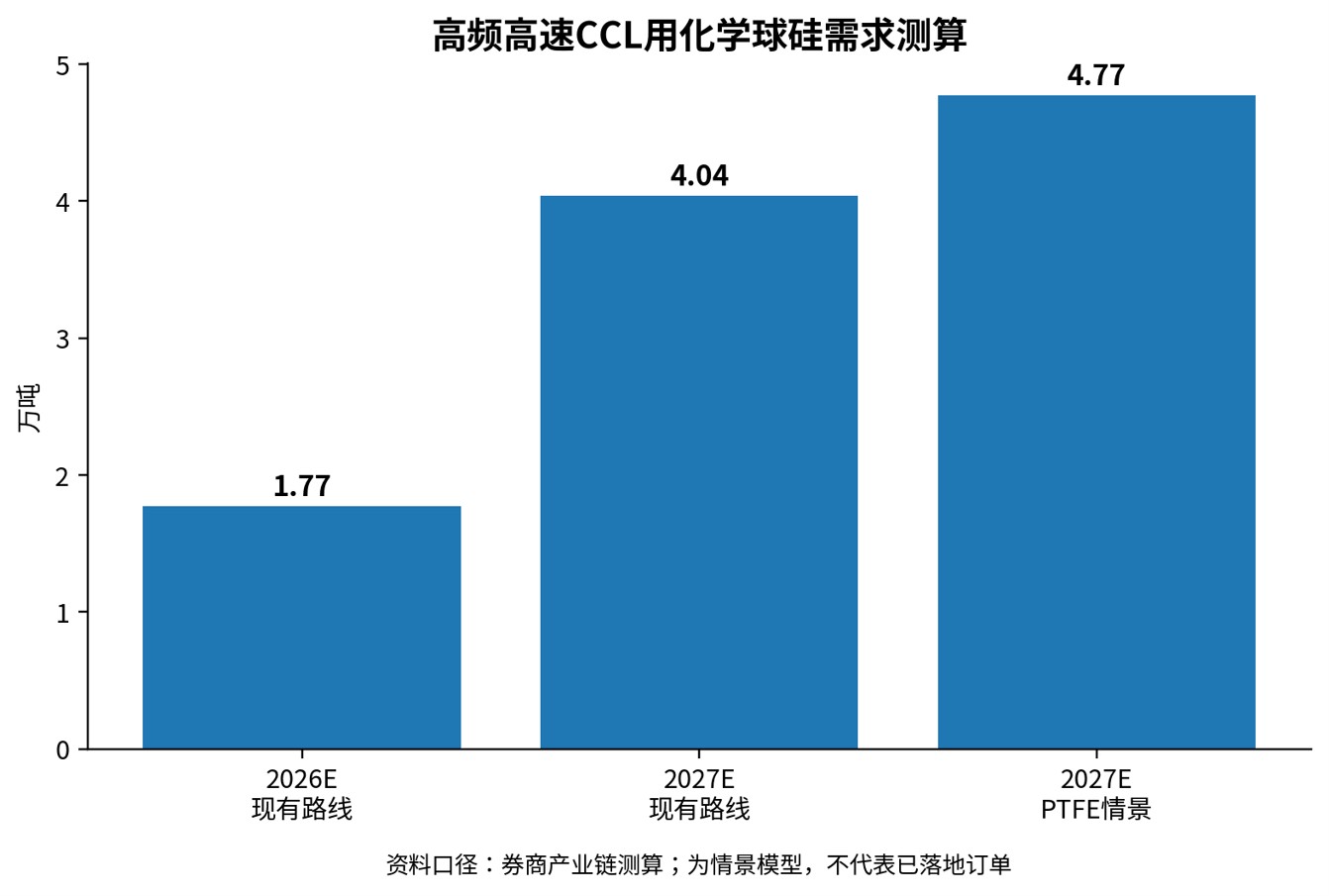

产业链模型预计，高频高速 CCL 化学球硅需求可能从 2026 年的约 1.77 万吨升至 2027 年的 4.04 万吨，PTFE 渗透情景下进一步达到约 4.77 万吨。需要注意的是，这些数字仍取决于服务器出货、单板面积和填料率等多项假设，更适合用来判断需求弹性，尚不能视作确定订单。

三、接下来怎么看？——谁能把材料升级变成利润

1. PTFE 与 Q 布仍有各自的增长区间：

PTFE 行情不宜简单建立在 Q 布需求收缩的假设上。Rubin Ultra 内部不同 PCB 对材料性能的要求存在差异，Switch Tray 即使导入 PTFE，也可能采用 PTFE+Q 布结构；只有正交背板等少数极高损耗敏感场景，才具有更强的无布化动力。

与此同时，AI 服务器 PCB 面积、层数以及高端材料使用比例仍在增长。Q 布可能继续受益于 M9 放量，PTFE 获得新的增量市场，两条材料路线在一段时间内同步扩张并不矛盾。资本市场更值得关注的是高端 PCB 单位面积材料价值量持续增加。

2. 产业链机会需要重新排序：

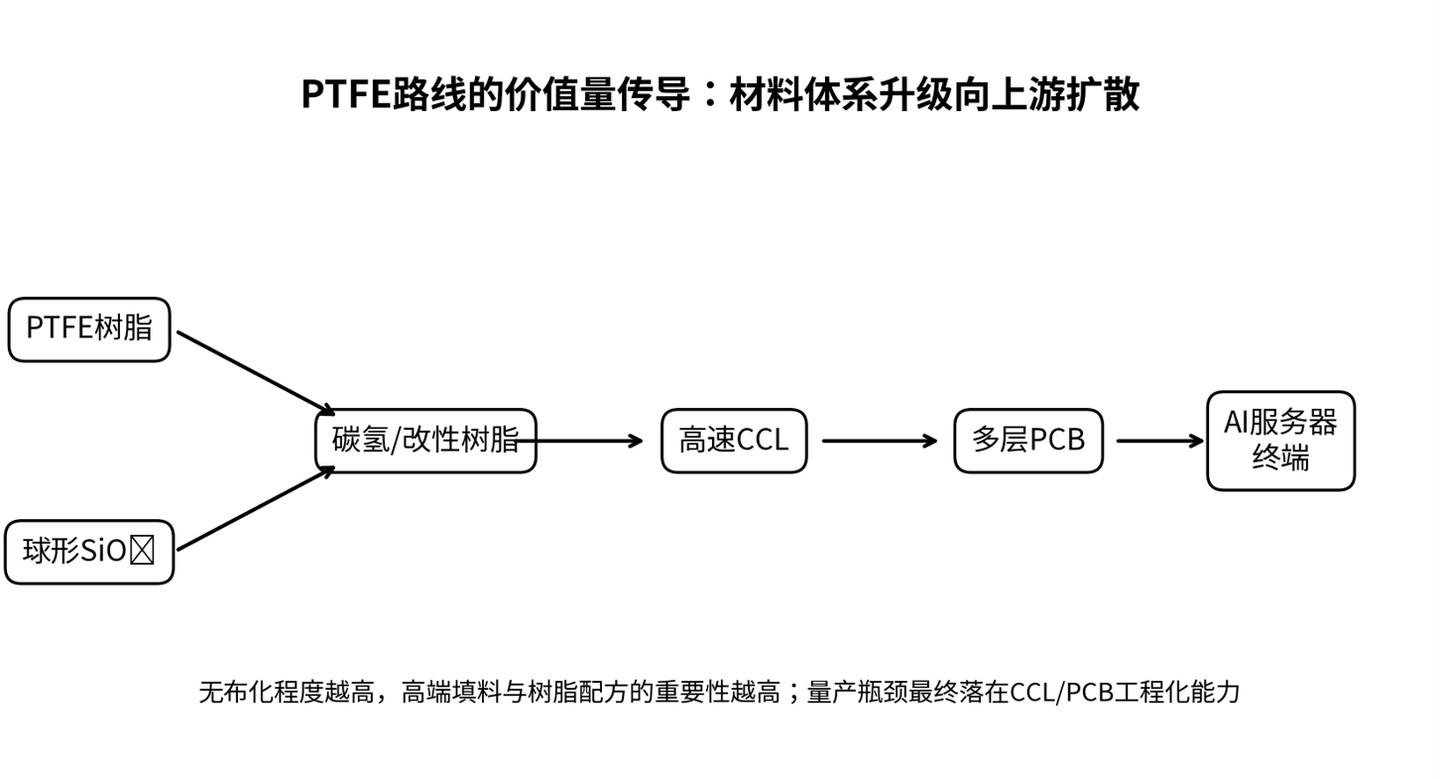

PTFE 进入 AI 高速 PCB 验证体系后，产业链机会已经从单一树脂材料扩展到高端填料、电子级膜材、CCL/FCCL 和 PCB 制造。判断受益程度，关键要看两点：一是产品是否真正进入高频高速电子材料体系，二是距离终端量产还有多远。

高端球形硅微粉目前仍是较值得重视的增量环节。随着 PTFE 及无布 PP 提高填料比例，单平方米 CCL 的球硅用量和产品规格均有提升空间，高球形度、窄粒径、低杂质产品的供给壁垒也更高。联瑞新材、凌玮科技等因此具有较直接的产业映射。

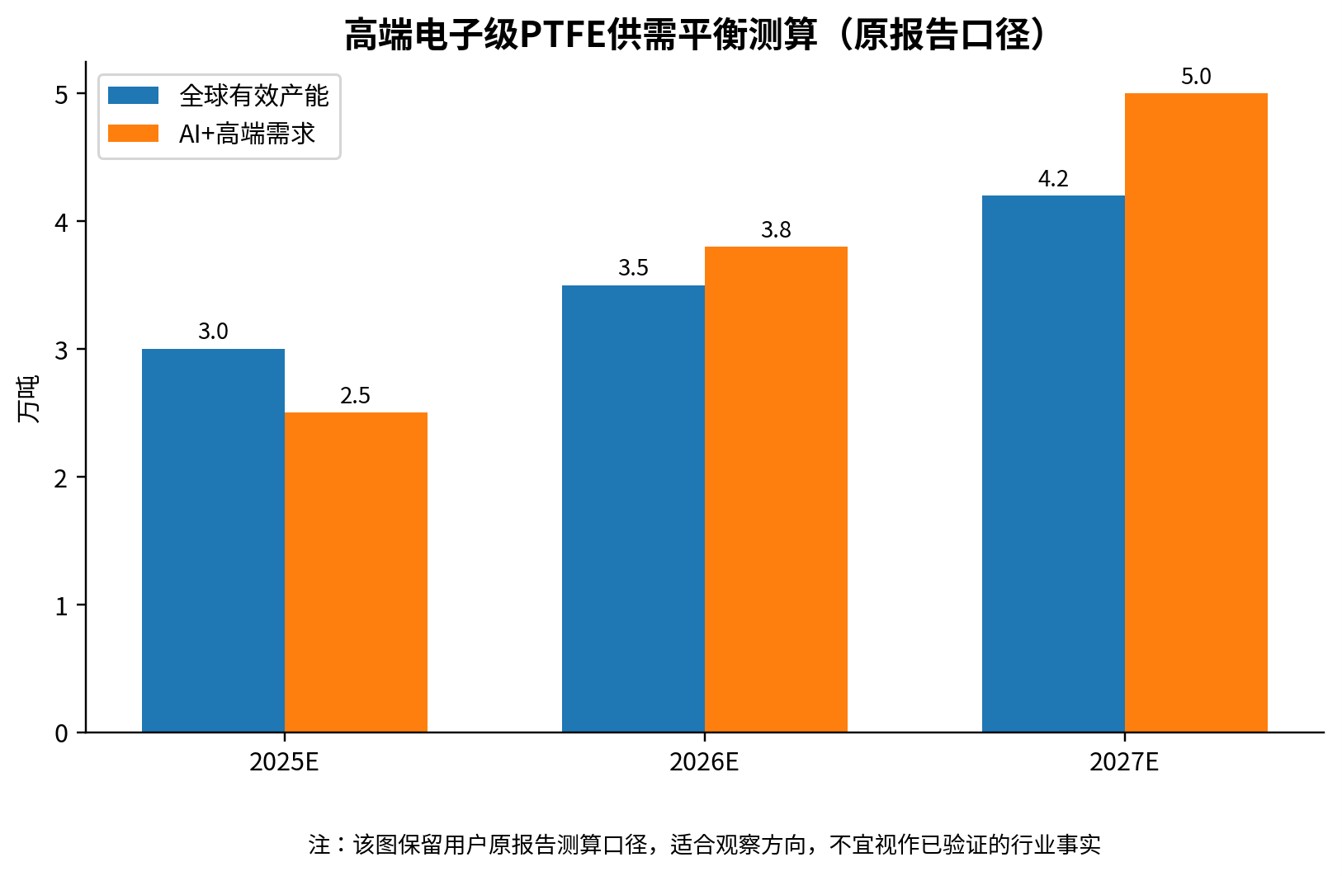

PTFE 树脂和电子级膜材的受益逻辑正在逐步清晰。东岳集团、昊华科技等拥有上游 PTFE 材料基础，肯特股份则具备 PTFE 薄膜及精密加工能力；泛亚微透已经从 ePTFE 膜向低介电损耗 FCCL 延伸，产品链条与 AI 高速互连材料升级更加接近。不过，不同企业所处验证阶段差异较大，能否进入高速 CCL 客户体系仍是后续关键。

CCL、FCCL 和 PCB 制造企业则决定材料升级最终能否落地。PTFE 低损耗性能突出，但真正进入 AI 服务器仍需解决配方稳定、多层压合、钻孔、翘曲和量产良率等问题。随着终端验证深入，拥有高速材料开发能力和高多层 PCB 加工能力的厂商，可能成为 PTFE 产业化过程中价值量提升最明显的环节之一。

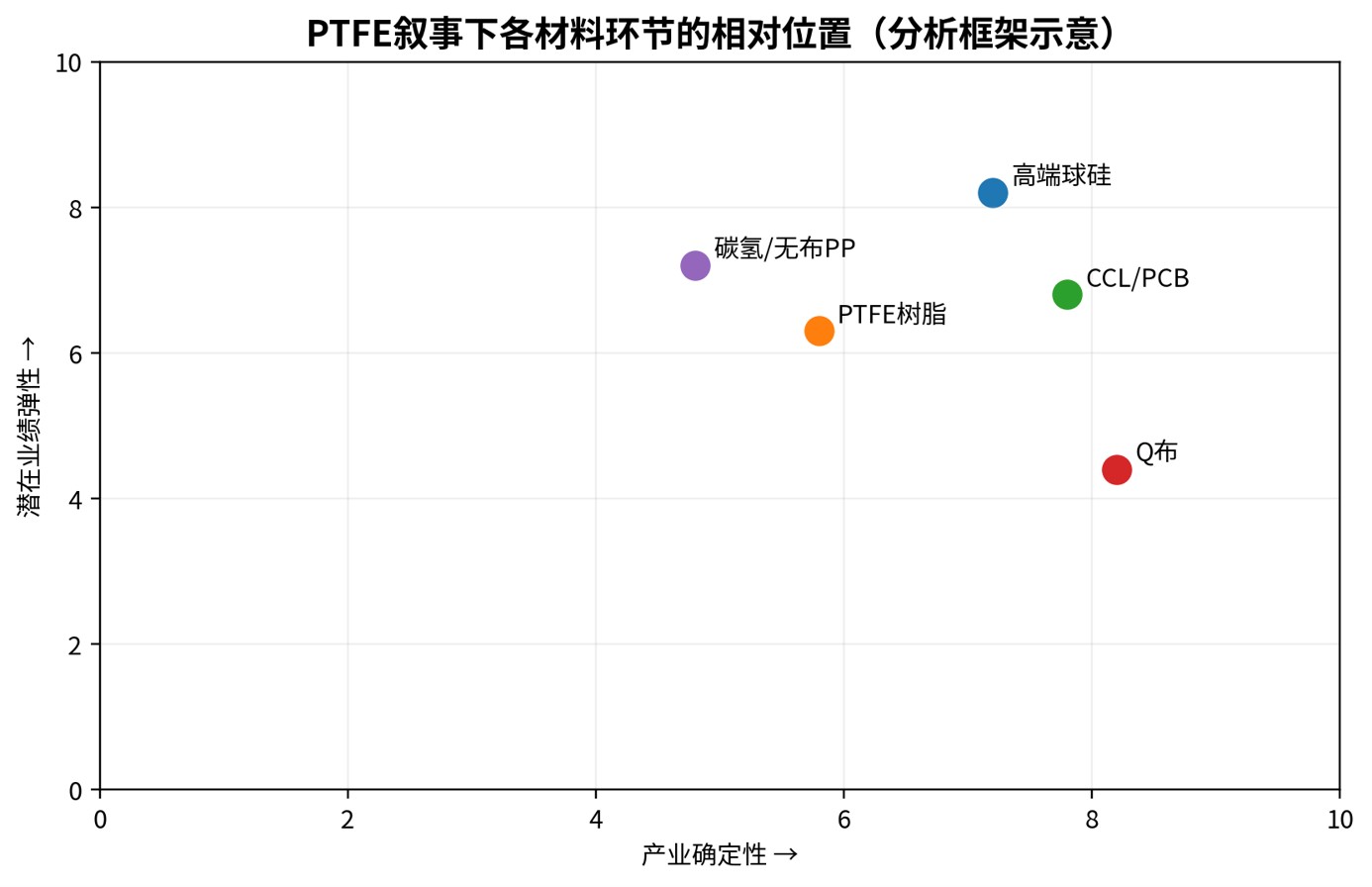

整体来看，当前产业链可以简单理解为：高端球硅提供增量弹性，PTFE 树脂和膜材提供材料升级基础，CCL/FCCL 负责配方工程化，PCB 制造完成最终量产兑现。随着 Switch Tray 和正交背板方案逐步收敛，各环节的确定性排序也会随之发生变化。

3. 三个产业链节点尚待验证：

PTFE 进入资本市场的第二阶段后，产业验证节点更加关键。

第一个节点是 Switch Tray 材料方案收敛。如果四季度 PTFE 方案进入最终 BOM，行业将首次获得相对清晰的 AI 服务器 PTFE 用量基准。

第二个节点是正交背板。无布 PTFE 若通过可靠性与量产良率测试，影响会延伸至高填料球硅和无布 PP 体系，其产业空间明显高于单纯 PTFE+Q 布。

第三个节点则是下一代平台。如果后续高速互连继续沿更高速 SerDes 演进，Rubin Ultra 期间建立的 PTFE 材料 Spec 和加工体系能够继续复用，市场或将把一次产品导入按照材料平台升级定价。

PTFE 目前最值得关注的地方，是这条路线已经越过单纯性能讨论，开始进入 Spec、材料配方、多层 PCB 和终端验证共同推进的阶段。Rubin Ultra 会给出第一轮答案，而高速互连持续升级，决定了这场材料变革可能拥有更长的观察周期。
